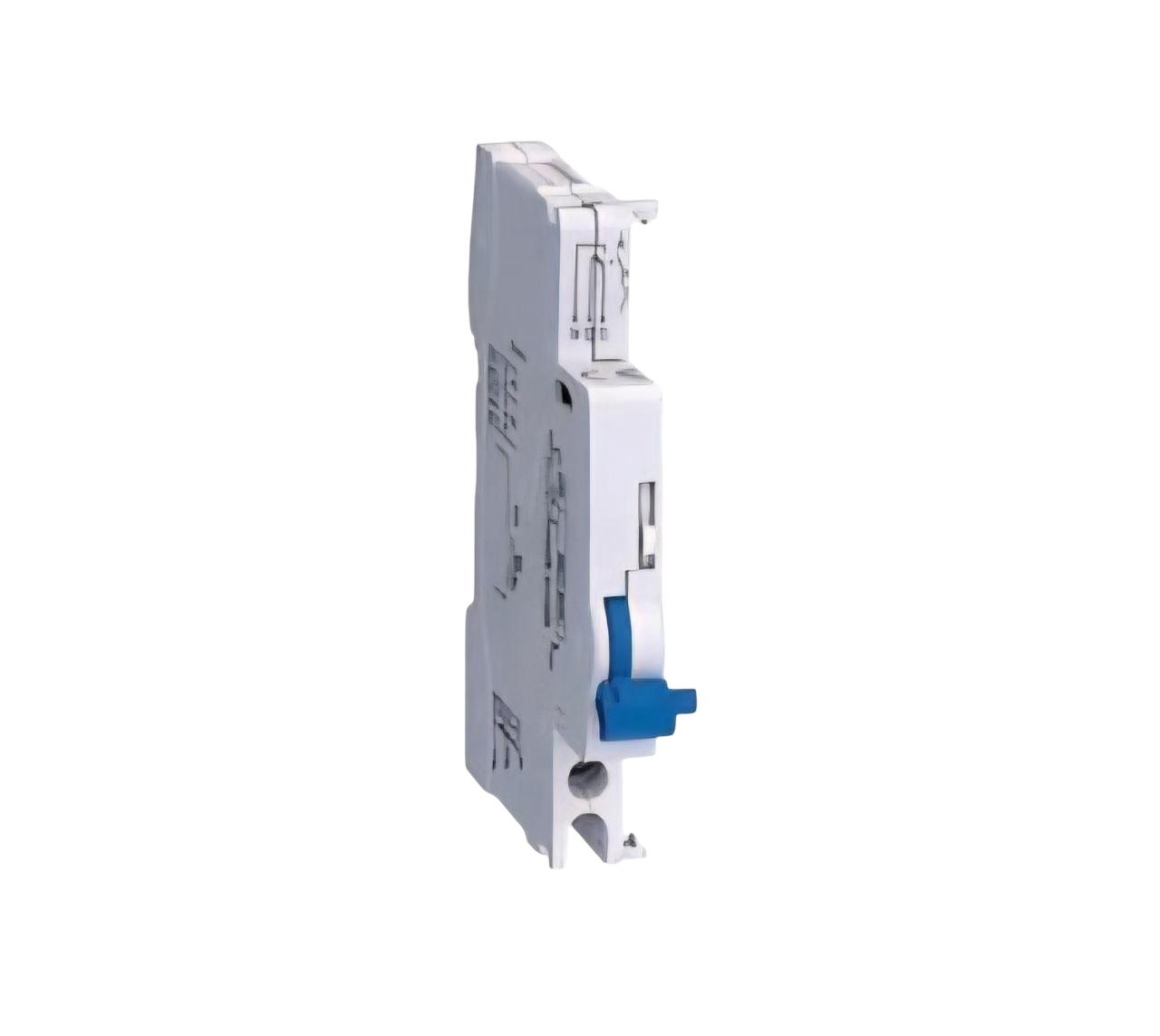

کنتاکت کمکی کلید مینیاتوری پارس فانال مدل PFN‑F3 (1NO+1NC)

کنتاکت کمکی PFN‑F3 راه‌حل استاندارد برای مانیتورینگ وضعیت کلید مینیاتوری از راه دور است. با نصب جانبی روی بدنه MCB، یک جفت کنتاکت کنترلی در اختیار شما قرار می‌دهد تا بدون باز کردن درب تابلو، وضعیت قطع یا وصل هر خط را در HMI، PLC یا چراغ‌های سیگنال مشاهده کنید. این ماژول مخصوص پروژه‌هایی است که به گزارش‌گیری لحظه‌ای، آلارم‌گذاری و لاجیک‌های کنترلی نیاز دارند.

• کاربردها:

  • مانیتورینگ وضعیت کلید در BMS/PLC
  • نمایشگرهای سیگنال روی درب تابلو
  • اینترلاک کنترلی برای موتور/خازن/روشنایی
  • گزارش خطا به سیستم‌های اسکادا

• ویژگی‌ها و مزایا:

  • پیکربندی رایج 1NO+1NC برای بیشترین انعطاف
  • نصب Clip-on جانبی بدون تغییر در سیم‌کشی قدرت
  • ایزولاسیون مناسب بین مدار فرمان و قدرت
  • سازگاری با سری PFN (6kA و 10kA) در پیکربندی‌های 1P تا 4P و 1P+N/3P+N

• راهنمای نصب خلاصه:

  1. کلید مینیاتوری را در وضعیت قطع قرار دهید و ایمنی را رعایت کنید.
  2. ماژول را در شیار جانبی بدنه قرار داده و قفل کنید.
  3. ترمینال‌های NO/NC را مطابق لاجیک کنترلی به ورودی PLC یا چراغ‌ها متصل کنید.
  4. تست وضعیت قطع/وصل را انجام دهید.

• نکات سفارش:

  • در صورت نیاز به آرایش‌های کنتاکتی خاص، هنگام سفارش اعلام شود.
  • مشخصات دقیق ترمینال/جریان مجاز کنتاکت را از دیتاشیت سازنده کنترل کنید.

• سوالات متداول:

  • تفاوت با کنتاکت آلارم چیست؟ کنتاکت کمکی وضعیت مکانیکی کلید را گزارش می‌کند؛ «آلارم» معمولاً تغییرات خطا/تریپ را اعلام می‌کند.
  • آیا روی همه پل‌ها کار می‌کند؟ ماژول وضعیت کلید را به‌صورت کلی گزارش می‌دهد و روی بدنه کلید نصب می‌شود.
